科研绘图工具与AI Agent技术深度研究
从传统软件到MCP智能体生态的演进：探索学术可视化的三层架构与未来趋势
引言
科研绘图工具正经历从传统桌面软件向AI驱动智能体的范式转移。当前生态呈现三层架构：基础层（Python/R编程、Origin等商业软件）保障精确性与可控性；平台层（BioRender、Hiplot等）降低专业门槛；智能层（PaperBanana等多智能体系统、MCP协议）实现自动化与协作。
核心趋势是"人机协同"——AI处理重复性视觉生成，人类专注科学判断与创意决策，MCP协议正成为连接各层的关键基础设施。
Matplotlib/Seaborn/Plotly"] B --> B2["R语言生态
ggplot2"] B --> B3["商业软件
Origin/GraphPad"] C --> C1["Web交互平台
Hiplot/ChiPlot"] C --> C2["专业插图系统
BioRender/PicDoc"] C --> C3["矢量设计工具
Illustrator/Inkscape"] D --> D1["多智能体系统
PaperBanana"] D --> D2["MCP协议
标准化接口"] D --> D3["AI Agent技能
自动化工作流"] style A fill:#1e293b,color:#ffffff,stroke:#475569,stroke-width:3px style B fill:#f1f5f9,color:#1e293b,stroke:#64748b,stroke-width:2px style C fill:#e2e8f0,color:#1e293b,stroke:#64748b,stroke-width:2px style D fill:#0f172a,color:#ffffff,stroke:#475569,stroke-width:2px
数据可视化工具体系
编程语言生态
Python可视化栈
核心优势：Python可视化栈的竞争力在于可重复性（Reproducibility）——代码即文档，完整的绘图过程被记录在脚本中，配合版本控制系统和Jupyter Notebook环境，形成从数据探索到结果发布的透明工作流。 [620]
R语言可视化生态
ggplot2：图形语法理论
ggplot2基于Leland Wilkinson的《图形语法》理论构建，建立了分层化、声明式的绘图系统，将图表解构为数据、映射、几何对象、统计变换、坐标系、分面、主题七个独立层。 [619]
扩展生态
- • ggpubr：出版级主题与统计标注
- • ggrepel：标签重叠解决方案
- • ggridges：峰峦图实现
- • gganimate：动态可视化支持
统计专业化
- • 箱线图缺口显示显著性
- • QQ图正态性检验参考线
- • 残差图尺度-位置诊断
- • 生存分析专用可视化
商业桌面软件

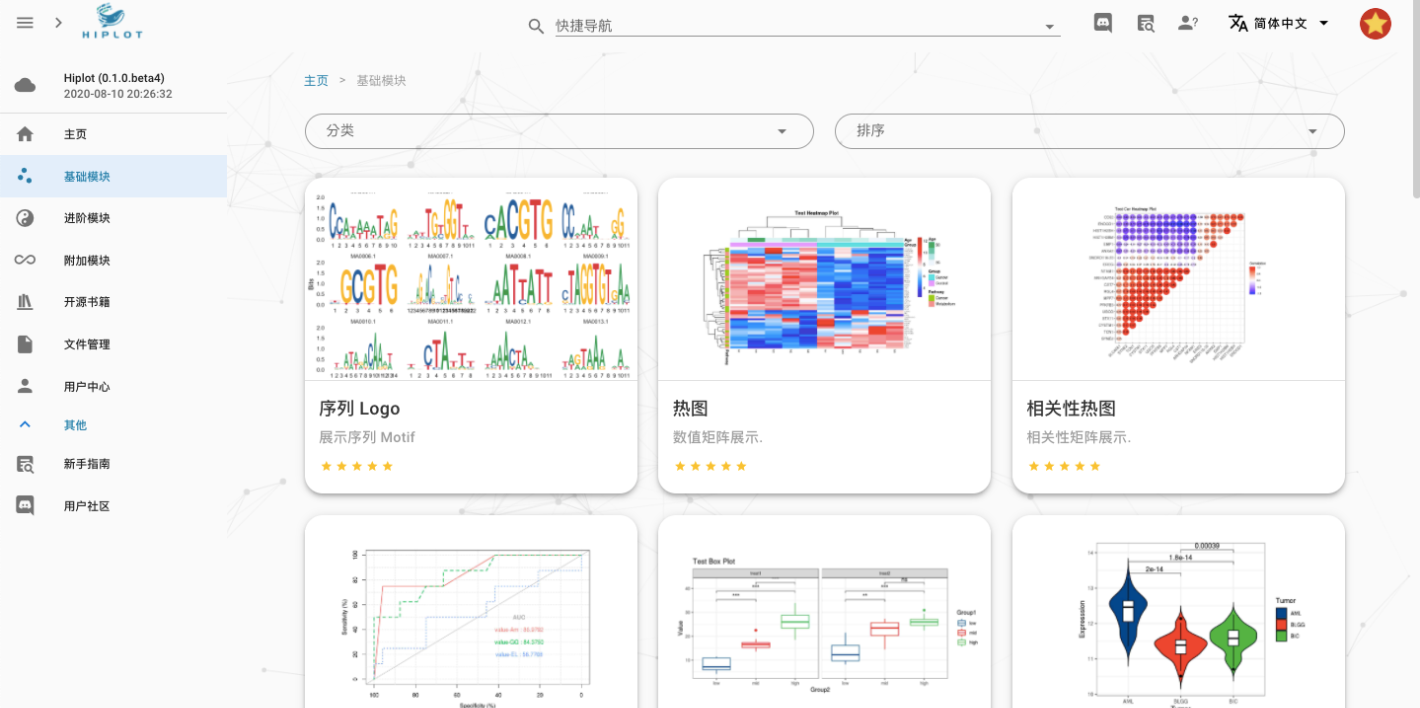

学术插图制作系统
矢量图形设计工具

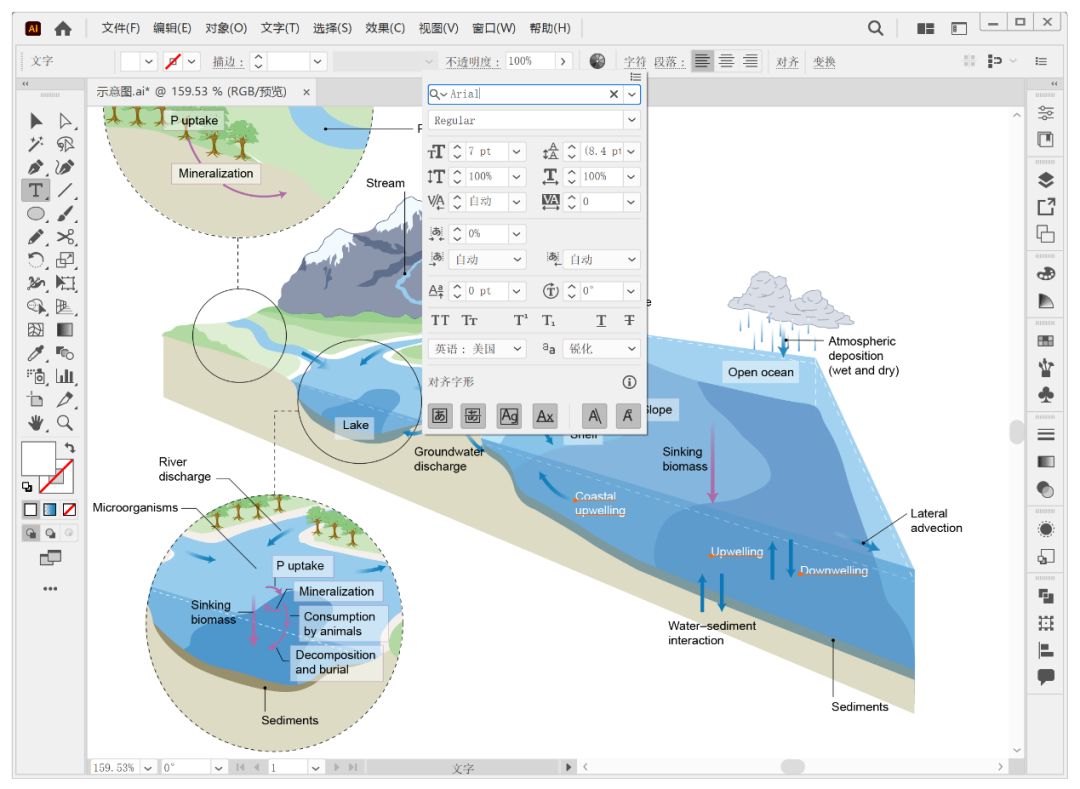

Adobe Illustrator
科研配图精修领域的"终极工具"，核心优势在于矢量图形的无限缩放精度与出版工作流的完整性。科研论文印刷要求通常为300dpi以上分辨率，而矢量图通过数学曲线描述图形元素，可在任意尺度保持边缘锐利。 [619]
核心功能
- • 钢笔工具：精确的贝塞尔曲线控制
- • 路径查找器：布尔运算构建复杂形状
- • 渐变网格：模拟三维立体感
- • 色板工具：色彩管理与一致性
典型工作流
数据工具生成基础图 → Illustrator精修组合：统一字体、对齐坐标轴、调整配色、添加标注
生物医学专业插图平台
BioRender：行业标准地位
BioRender在生命科学领域建立了"行业标准"地位，被Cell、Nature、Science等顶刊官方推荐。其核心资产包括超过5万个经过科学验证的专业图标，涵盖细胞膜结构、病毒颗粒、细胞器、实验器材等。 [636] [646]
核心优势
- • 专家审核图标，科学准确性保障
- • 拖拽式模块化操作界面
- • 顶刊模板系统与团队协作功能
- • 商业使用授权，版权合规保障
PicDoc：国产AI解决方案
核心定位"AI文本转视觉，真正零门槛"，采用生成式AI架构，支持文字描述、PDF上传、模板选择三种输入方式。 [646]
核心能力
- • 信号通路图自动布局
- • 细胞结构3D/2D渲染
- • 动物实验流程标准化
- • 数据可视化自动选择
差异化优势
- • 中文语义理解深度优化
- • 访问便捷性与数据安全
- • 绘图效率提升6倍以上
BioGDP：素材库+AI混合模式
拥有10000+原创手绘素材和200+顶刊模板，覆盖各类科研插图需求，官方提供版权授权文件。 [647]
功能特色
- • 顶刊级审美与极简中文界面
- • 官方版权授权文件
- • 功能直观易上手
- • 解决"从零开始画图"痛点
特定领域专业化绘图
生物医学与生命科学

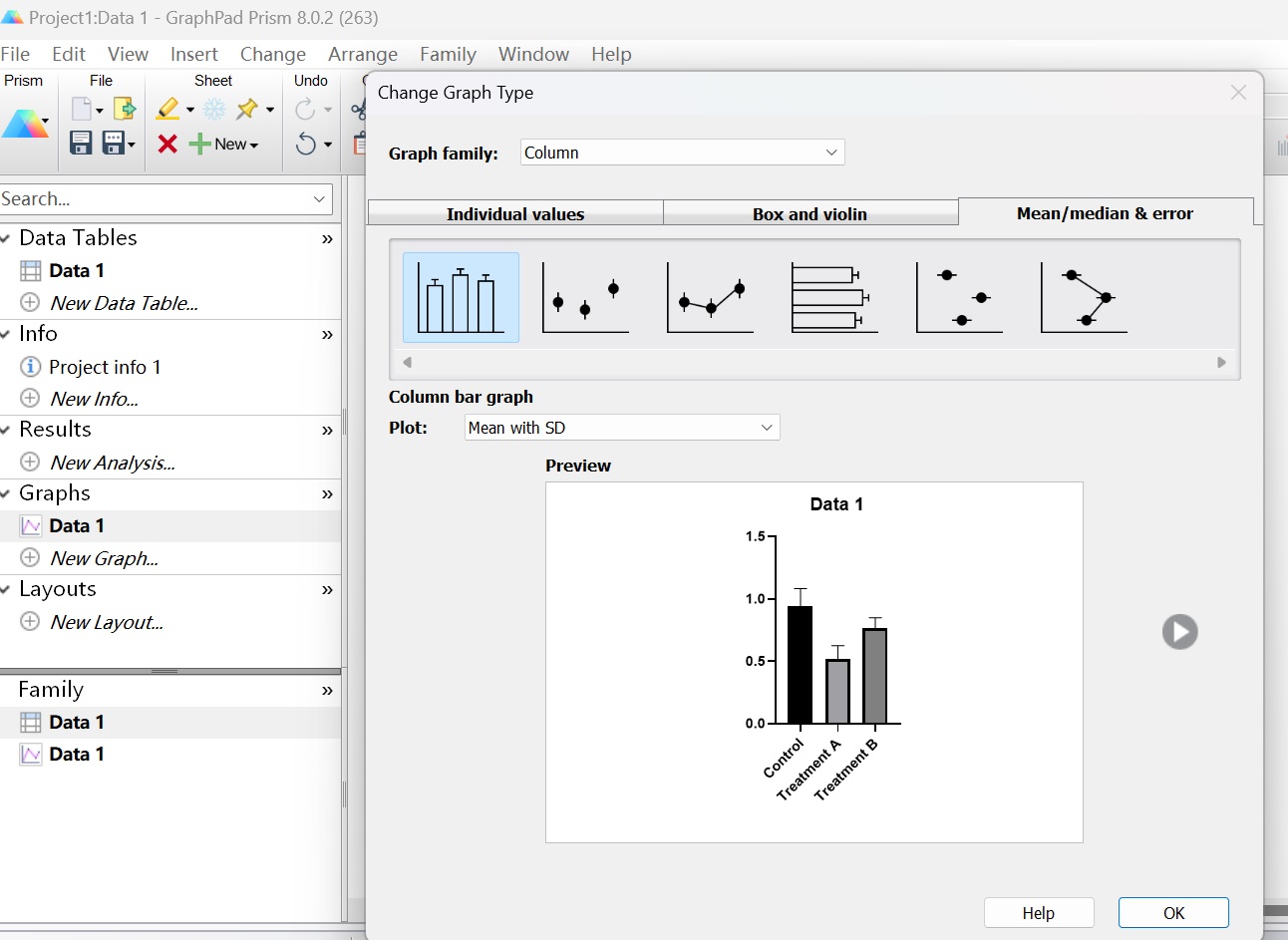

GraphPad Prism：统计+绘图黄金标准
在生物医学领域确立了"统计+绘图"无缝衔接的地位，PubMed大量高分文章采用其生成图表。用户直接导入原始数据，即可完成t检验、ANOVA、非线性回归等计算，并自动生成符合国际期刊规范的图表。 [637]
核心特点
- • 向导式界面降低分析错误风险
- • 自动标注统计结果（P值、置信区间）
- • 针对实验类型优化的数据表结构
- • "Magic"功能批量应用分析流程
分子与结构可视化
- ChemDraw：化学结构绘制的行业标准，支持IUPAC名称自动生成结构
- PyMOL：生物大分子3D结构可视化，支持PDB格式与分子表面渲染
- ChimeraX：VR模式沉浸式结构探索，分子动力学轨迹动画

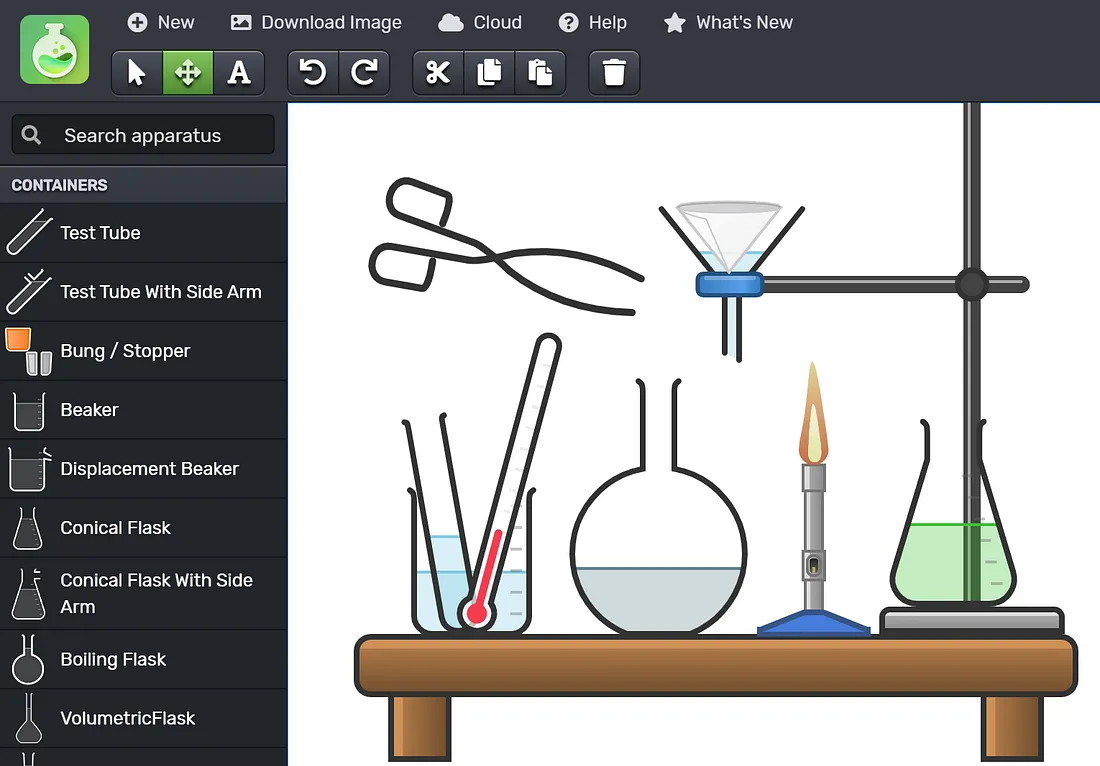

物理、化学与工程
复杂数据处理
数学与理论计算机
精确排版系统
TikZ/PGF
LaTeX的矢量图形宏包，实现代码驱动的高质量图形生成，与LaTeX数学公式无缝集成，确保与正文公式的字体与样式一致性。 [619]
适用场景
- • 几何图形与函数图像
- • 算法流程图与复杂度标注
- • 自动机与形式语言
- • 组合结构与图论层次布局
证明与逻辑可视化
树形证明、类型推导树、范畴论图表等专业需求的规范排版，对符号精确性与布局规范性要求远超视觉美观性。
专业宏包
- • bussproofs：相继式演算
- • ebproof：自然演绎
- • tikz-cd：交换图与函子图
- • xypic：范畴图表
自动化与编程驱动绘图
脚本化工作流
可重复研究原则
现代科研的可重复性（Reproducibility）要求研究成果的完整复现能力，包括数据、代码、环境、文档的全要素开放。代码即文档（Code as Documentation）是实现这一目标的核心策略。 [620]
核心实践
- • Jupyter Notebook：代码、结果、说明整合
- • Binder/Colab：降低共享门槛
- • 参数外部化：配置而非硬编码
- • 环境依赖明确：requirements.txt
批量与参数化生成
编程驱动工作流的典型优势在于多条件实验的批量图表输出。通过循环结构自动生成对应分析图表，并统一应用样式主题。 [620]
技术实现
- • 主题一致性：Matplotlib rcParams、Seaborn set_style
- • 参数化设计：关键参数调整与探索
- • 批量处理：多数据集自动应用分析流程
API与自动化集成
编程接口调用
RESTful API集成
实时数据获取与可视化成为可能：气象数据、金融数据、生物医学数据库均可通过Python requests库访问。 [619]
- • OpenWeatherMap、ERA5气象数据
- • UniProt、PubChem生物医学数据
- • Alpha Vantage、Quandl金融数据
数据库直连
SQLAlchemy、psycopg2、pymongo等驱动支持大规模数据查询聚合与增量更新。
- • 关系型数据库：PostgreSQL、MySQL
- • NoSQL数据库：MongoDB、Cassandra
- • 图数据库：Neo4j、ArangoDB
CI/CD与自动化报告
持续集成理念
GitHub Actions/GitLab CI配置定时任务，触发数据更新、分析重跑、图表重生成、报告编译的全流程。 [352]
- • 定时任务（cron）自动触发
- • 版本语义化管理
- • 变更日志自动生成
图表版本管理
语义化版本（Semantic Versioning）实现：数据或分析方法更新时自动递增版本号。
- • 主版本：重大算法变更
- • 次版本：数据集更新
- • 修订版：bug修复
协作与分享平台生态
团队协作功能
实时协同编辑
云端与Web部署
在线平台优势
数据安全与隐私
企业级解决方案
机构版与企业级部署为数据敏感场景提供解决方案，满足HIPAA、GDPR等合规要求。
- • 私有云部署保留机构防火墙内
- • 混合云架构灵活配置
- • 端到端加密与多因素认证
学术社交与成果传播
嵌入式分享
交互式图表
Plotly图表的HTML/JS导出格式支持网页嵌入与交互保留，实现"可活化的图表"（living figure）。 [622]
- • 个人学术主页嵌入
- • 实验室网站动态展示
- • 预印本平台交互补充材料
社交媒体优化
Twitter Card、Open Graph协议、微信公众号长图等格式优化，支持研究成果快速传播。
- • 一键分享至主流平台
- • 响应式设计适配多设备
- • 数据故事叙事模板
预印本与开放科学
交互式补充材料
bioRxiv、medRxiv、arXiv等平台支持交互式补充材料托管，研究人员可上传完整数据集与可视化代码。 [352]
- • 读者可复现分析流程
- • 验证研究发现与结论
- • 促进学术交流与改进
FAIR原则
Findable, Accessible, Interoperable, Reusable——图表数据的可获取性要求原始数据、分析代码、可视化脚本开放共享。
- • 可被查找与访问
- • 互操作性强
- • 可重用性高
AI Agent与MCP Server智能绘图

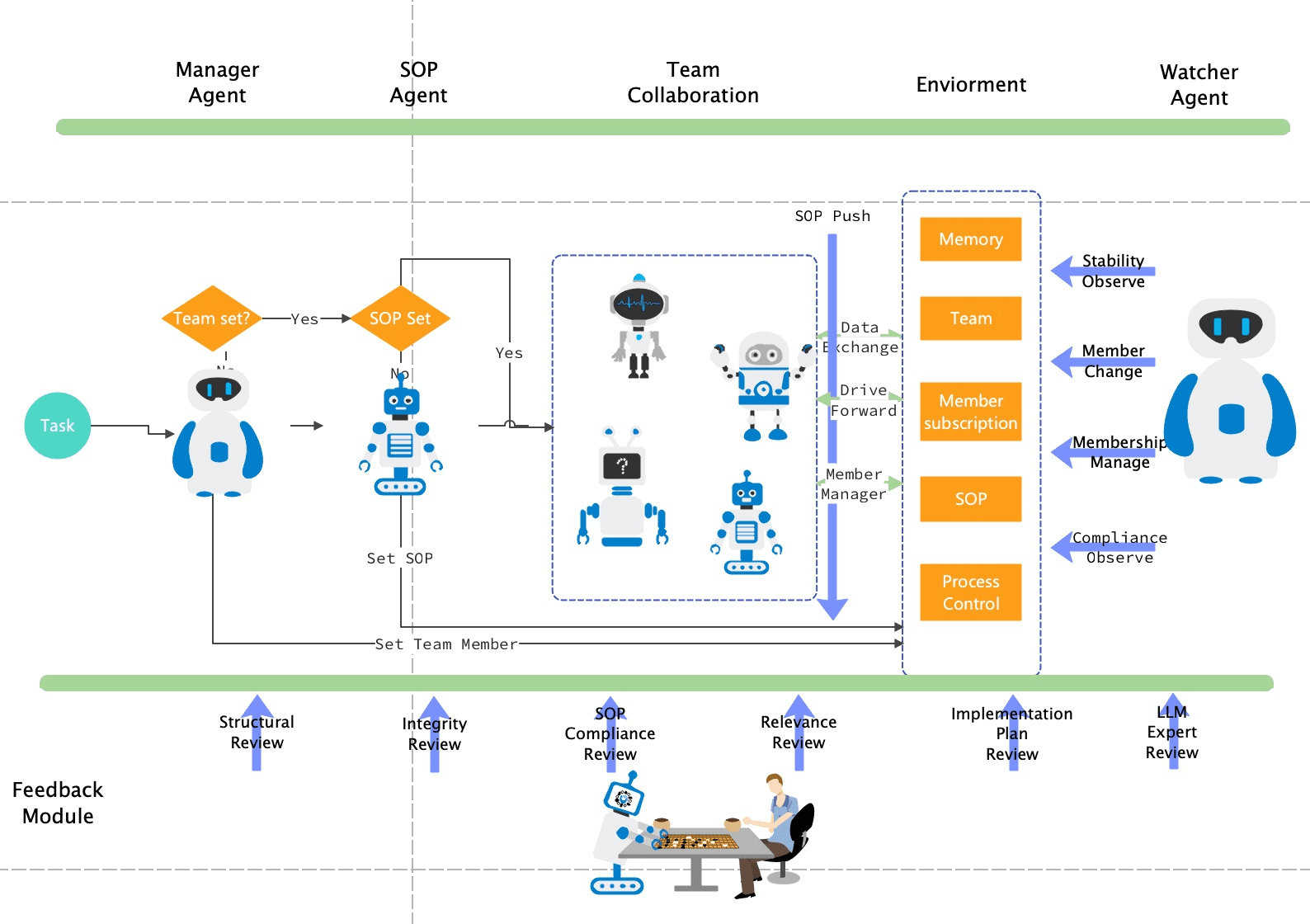

多智能体绘图架构
PaperBanana五智能体系统
由北京大学与Google Cloud AI Research联合开发，于2026年2月正式开源，代表了AI驱动科研绘图的前沿架构。其核心创新在于将复杂的学术配图生成任务拆解为5个独立的专业化智能体。 [626]
评测表现
参考检索"] B --> B1["RAG技术"] B --> B2["顶会数据库"] B --> B3["结构匹配策略"] B1 --> C["Planner
内容规划"] B2 --> C B3 --> C C --> C1["上下文学习"] C --> C2["结构化视觉布局"] C --> C3["元素关系定义"] B --> D["Stylist
风格统一"] D --> D1["顶会审美指南"] D --> D2["场景适配能力"] D --> D3["颜色/字体/图标规范"] C --> E["Visualizer
图像渲染"] D --> E E --> E1["双模式生成"] E --> E2["方法论配图"] E --> E3["统计图表"] E --> F["Critic
质量审查"] F --> F1["4维度评估"] F --> F2["迭代优化循环"] F --> F3["修改建议与评分"] F1 --> E F2 --> G["发表级配图"] style A fill:#f1f5f9,color:#1e293b,stroke:#64748b,stroke-width:2px style B fill:#e0f2fe,color:#082f49,stroke:#0369a1,stroke-width:2px style C fill:#f0f9ff,color:#0c4a6e,stroke:#0284c7,stroke-width:2px style D fill:#ecfdf5,color:#14532d,stroke:#16a34a,stroke-width:2px style E fill:#fdf4ff,color:#701a75,stroke:#9333ea,stroke-width:2px style F fill:#fef3c7,color:#78350f,stroke:#d97706,stroke-width:2px style G fill:#f0fdf4,color:#14532d,stroke:#16a34a,stroke-width:3px
双模式输出策略
方法论配图（图像生成）
使用Nano Banana Pro扩散模型，实现视觉美观、布局专业、创意灵活的生成。
- • 架构图、流程图、机制示意图
- • 视觉美观，创意灵活
- • 专业布局与配色方案
统计图表（代码生成）
Matplotlib Python脚本，确保数值精确、可复现、可修改，消除幻觉问题。
- • 柱状图、散点图、热力图、雷达图
- • 数值精确，可验证
- • 可直接审查修改代码
技术优势：扩散模型对精确数值关系缺乏可靠理解能力，代码生成模式将数据处理与视觉渲染分离，从根本上保证统计图表的准确性。 [626]
MCP协议与工具集成
Model Context Protocol核心机制
由Anthropic于2024年11月推出，被誉为"AI界的USB-C接口"——统一、通用、即插即用。MCP的核心设计目标是解决AI应用开发中的"上下文孤岛"问题。 [650]
三角色架构
- • MCP Host：包含MCP Client的AI应用（Claude Desktop、Cursor IDE）
- • MCP Server：轻量级独立进程，翻译外部系统API
- • MCP Client：嵌入Host内部，负责Server发现与指令转发
技术优势
-
✓
流式传输优先增量响应机制，低延迟高效率
-
✓
协议一致性不同模型实现间互操作性
-
✓
安全性设计严格权限控制与沙箱机制
-
✓
可扩展性未来功能无缝集成
MCP Host"] --> B1["github-server
MCP Server"] A --> B2["postgres-server
MCP Server"] A --> B3["custom-server
MCP Server"] B1 --> C1["GitHub API"] B2 --> C2["PostgreSQL DB"] B3 --> C3["内部系统"] C1 --> D1["Repository Data"] C2 --> D2["Database Records"] C3 --> D3["Custom Functions"] D1 --> E["LLM Context"] D2 --> E D3 --> E E --> F["智能决策"] F --> G["Tool Calls"] G --> B1 G --> B2 G --> B3 style A fill:#0f172a,color:#ffffff,stroke:#475569,stroke-width:3px style B1 fill:#1e40af,color:#ffffff,stroke:#3b82f6,stroke-width:2px style B2 fill:#059669,color:#ffffff,stroke:#10b981,stroke-width:2px style B3 fill:#7c2d12,color:#ffffff,stroke:#ea580c,stroke-width:2px style E fill:#7c3aed,color:#ffffff,stroke:#a855f7,stroke-width:2px style F fill:#dc2626,color:#ffffff,stroke:#ef4444,stroke-width:2px style G fill:#f59e0b,color:#ffffff,stroke:#fbbf24,stroke-width:2px
MCP与Agent Skills的协同
关系定位：MCP与Agent Skills是能力层与流程层的协同，而非竞争替代。Anthropic的硬件店类比：MCP是货架通道系统，Agent Skills是员工的专业知识。 [629]
协作案例
- • 金融分析：Skill定义方法论，MCP提供数据访问
- • 会议智能：Skill定义搜索策略，MCP处理CRUD操作
- • 多服务器协调：Skill协调跨多个数据源的工作流
能力层（MCP）
定义Agent"能做什么"：工具调用、数据访问、操作执行
- • MCP Tools：Agent可以执行的操作
- • MCP Resources：Agent可以读取的上下文
- • MCP Prompts/Commands：显式用户调用
- • Rules：始终适用的不变量
流程层（Agent Skills）
定义Agent"如何做"：工作流步骤、领域专业知识、约束条件
- • Agent Skills：工作流、专业知识、分步指导
- • Subagents：并行工作流与隔离上下文
经验法则："MCP指令涵盖如何正确使用服务器及其工具；Skill指令涵盖如何在给定流程或多服务器工作流中使用它们。"
智能体开发框架
主流框架对比
| 框架 | 核心定位 | 架构特点 | 最佳适用场景 | 学习曲线 |
|---|---|---|---|---|
| LangChain/LangGraph | 模块化通用LLM应用开发 | 组件化Chains/Graphs，状态机驱动 | 快速原型、功能多样、状态复杂的智能体 | 中等 |
| LlamaIndex | 以数据为中心的RAG应用 | 数据摄取-索引-查询的完整pipeline | 私有知识库查询、文献理解、数据检索 | 中等 |
| AutoGen | 多智能体对话与协作 | 可定制Agent角色，自然语言消息传递 | 多角色协同、自主任务分配、复杂工作流 | 较高 |
科研绘图Agent的演进趋势
当前能力边界
核心瓶颈
- • 复杂空间关系的精确理解（分子立体化学、电路拓扑）
- • 科学符号的准确渲染（数学公式、化学结构式）
- • 领域特定规范的严格遵循（期刊格式要求）
未来发展方向
技术融合
- • 领域特定语言模型（DSLM）与生物医学知识深度融合
- • 结构化知识库（Gene Ontology、Cell Ontology）嵌入推理
- • 端到端科研流程的自动化：文献→设计→分析→图表→论文
人机协作
- • AI承担繁琐执行工作（素材搜索、布局调整）
- • 人类专注概念设计和科学判断
- • Critic智能体迭代优化机制预示未来工作流
2026年被业界预测为多智能体系统全面投入应用的关键年份，Agent控制平面、A2A通信协议、Agent支付协议等配套技术的成熟将加速这一转型。 [479]
工具选型决策框架
按技能水平分层
零基础友好型
共同特征：即开即用、模板驱动、中文界面优化，将原本需要数小时的专业绘图工作缩短至数分钟。
进阶专业型
投资回报：期刊规范的内置支持减少后期调整工作，教育机构许可和实验室团购方案使商业软件使用成本可控。
高阶定制型
Adobe Illustrator
矢量设计行业标准，精细化排版与配色 [619]
- • 无限缩放精度，复合图高质量排版
- • 需要设计基础，掌握钢笔工具与色彩理论
- • 跨学科复杂图表、期刊封面、顶刊精修
核心挑战：技术栈的整合与维护需要持续工程投入，但回报是无限的定制可能性——任何视觉想象均可实现，任何分析流程均可自动化。
按应用场景匹配
数据驱动研究
以统计分析为核心的研究项目（临床试验、流行病学调查、组学数据挖掘）应优先选择编程工具。 [620]
推荐工具
- • Python（Matplotlib/Seaborn/Plotly）
- • R（ggplot2）
- • Jupyter Notebook整合分析
- • 版本控制确保协作透明
核心优势
- • 统计方法完整覆盖
- • 结果可复现性保障
- • 探索性分析与报告整合
- • 高频更新的自动化优势
机制示意图
跨学科复杂项目
涉及多个学科方法、多种数据类型的复杂项目，Origin的多学科适配性 + AI Agent辅助生成提供了最佳平衡。 [637]
最佳组合
- • Origin处理实验数据统计分析
- • AI Agent（PaperBanana）加速示意图生成
- • 人类专注科学判断和创新思考
- • 工具链协同效率最大化
成功要素
- • 团队技术储备与流程标准化
- • 明确分工与协作机制
- • 质量控制与版本管理
- • 持续优化与经验积累
成本与版权考量
免费开源组合
零成本完整工具链
BioGDP免费版 + Hiplot + SciDraw + Inkscape + Python科学计算生态构成了功能覆盖度约70%的完整解决方案。 [635] [647]
功能缺口：专业统计引导（Prism卖点）、高级3D渲染（Origin/MATLAB优势）、协作功能（BioRender团队版）。
商业授权策略
教育机构许可
Origin、MATLAB、Adobe Creative Cloud等软件提供教育许可，价格约为商业版的40-60%
实验室团购
GraphPad Prism、BioRender团队版等提供实验室团购方案，单用户成本随规模递减
团队版/企业版
需要协作功能与权限管理的课题组，功能溢价 vs. 效率提升的权衡
AI API按需调用
Nano Banana Pro等生成式服务，$0.05/张，低至官方定价2折 [626]
版权风险：使用未经授权的素材或软件可能导致论文撤稿、法律纠纷等严重后果。专业绘图平台的版权授权文件为投稿提供合规保障。
